交流耐压机高压耐压机

额定容量：2-1000KVA

单台额定输出电压：（AC）50、100、150、200、300、400、650KV

（DC）70、140、210KV

变压比：500/1、1000/1、1500/1、2000/1、3000/1

变压比误差：＜±1%

阻抗电压：＜8%

YDJ-20KVA/100KV交流直流耐压机,TDM交流耐压机油浸式交直流耐压机价格,变压器工频耐压试验台、TDM交流直流耐压家厂家,YDQ-100KV防渗漏油浸交流直流耐压机型号,YDJ绝缘筒式试验变压器、异形直流高压试验变压器，YDJ油浸式轻型高压试验变压器变压器耐压试验变压器，YDQ交流串级试验变压器,GYC干式试验变压器,耐压试验仪,YDJ油浸式交流试验变压器，程控超低频高压发生器,交流高压试验变压器,变频谐振耐压试验装置,耐压机、直流除尘变压器耐压测试仪，GYC干式高压试验变压器,YDQ充气式高压试验变压器.，工频试验变压器。工频耐压测试仪、耐压机价格、耐压机市场、耐压机厂家、耐压机配置、耐压机用途、耐压机作用

一、产品概述

     YDJ油浸交流耐压机是一种新型高压测试设备，本系列产品采用CD铁芯睡式设计提高防震能力，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。

     YDJ系列交流耐压机除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的滤波电容、硅堆及高压直流微安表，美伦便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

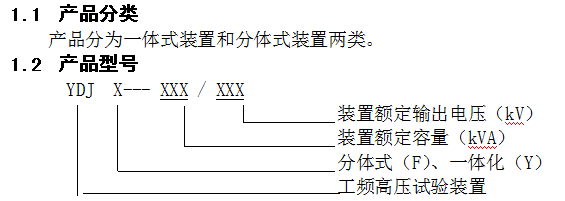

二、型号含义

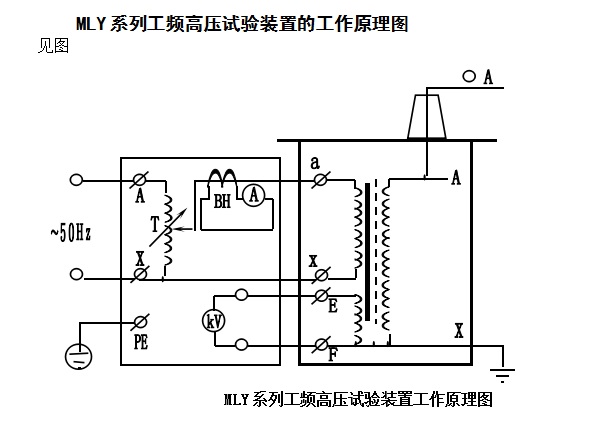

三、原理图

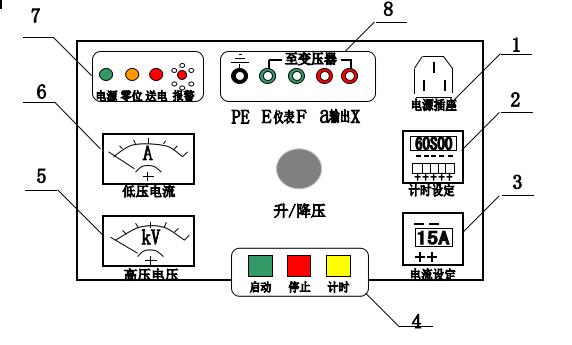

四、结构（面板布置）

                       图2： MLXC试验变压器控制箱面板布置

1—电源插座    2—数显时间继电器   3—电子电流整定器    4—启动、停止、计时按钮 5—高压电压指示表    6—低压电流指示表   7—信号灯、报警闪光灯   8—接线柱图

五、技术要求

1、试验变压器使用环境要求：

1.1 输入电压：交流220V或380V，50Hz；

1.2 环境温度：-40℃～40℃；

1.3 相对湿度：≤85%（环境温度为25℃时）；

1.4 不含有化学性气体及蒸汽的环境中；

1.5 无爆炸性危险的气体中；

1.6 不受雨水浸入的场合下。

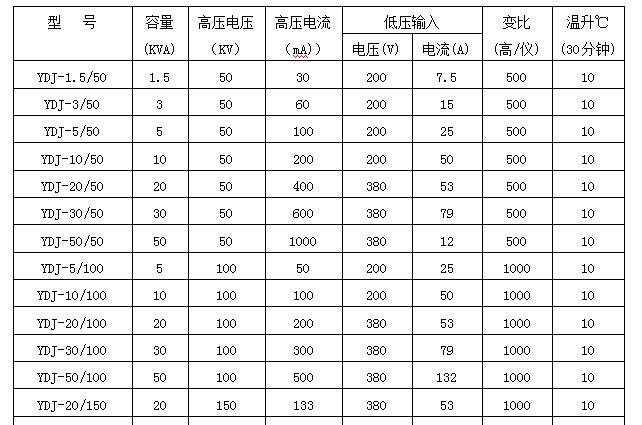

2、美伦技术参数
