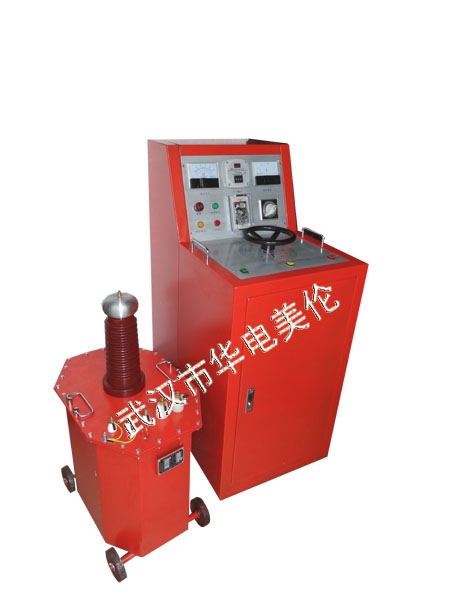

试验变压器控制台控制箱

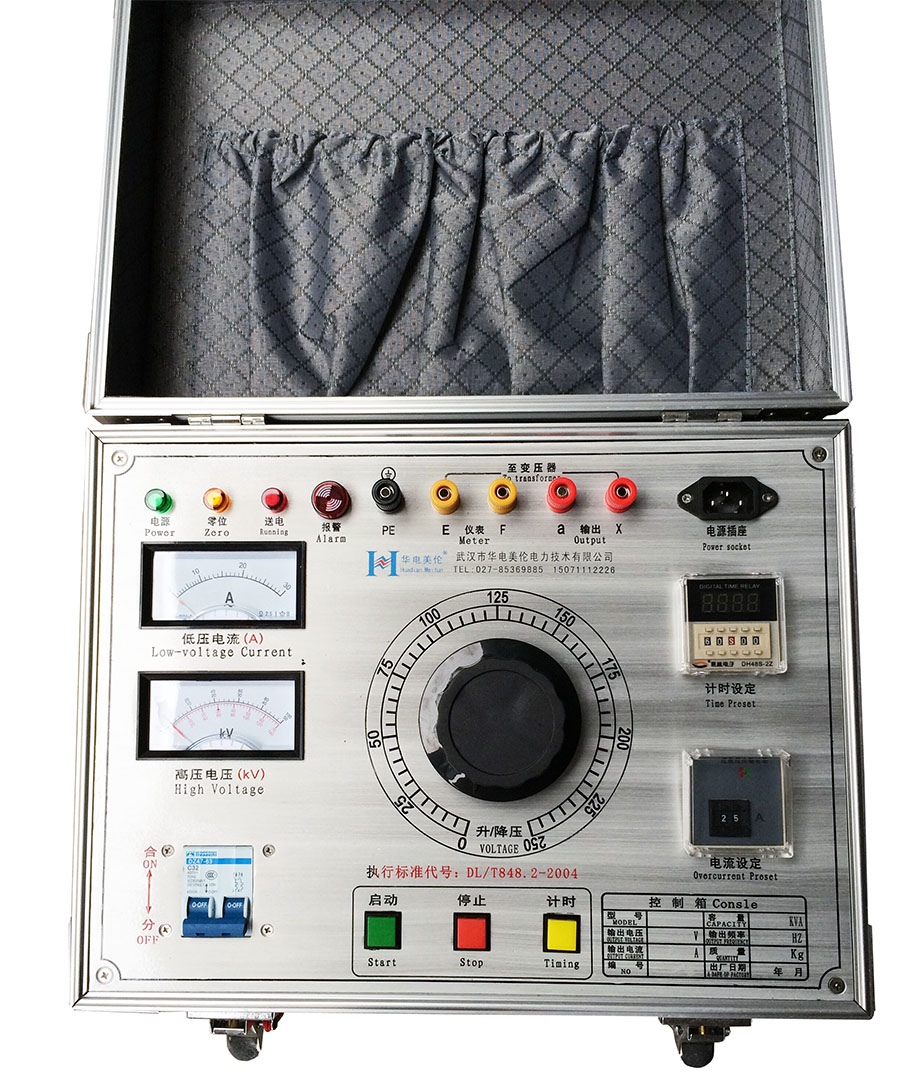

MLXC高压试验变压器控制箱（MLTC高压试验变压器控制台）是根据高压试验变压器独特的使用范围而设计生产的，本产品是我公司生产的轻型试验变压器的专用配套设备，该控制箱、台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路、变压器电动机耐压维修等需要电力维修部门的不可缺少的设备。打破苏联模式，体积轻便！采用新日铁硅钢片,铁损低，磁感应强度高，冲片性好，CD铁芯睡式设计提高防震能力，内注25#专用变压器绝缘油经过3道高温真空过滤,MIN进口新型密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.特别设计了自动数字式过电流保护装置。

其功能有：

A、 合闸声光报警；

B、 计时声光报警；

C、 电子式低压电流保护（箱式）；

D、 高压电压直读；

E、  耐压试验时间自由设定（数显）；

F、  移动式结构（台式）

二、        工作原理：

本系列控制箱（台）是由接触式调压器（50kVA以上为电动柱式

调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），以获得

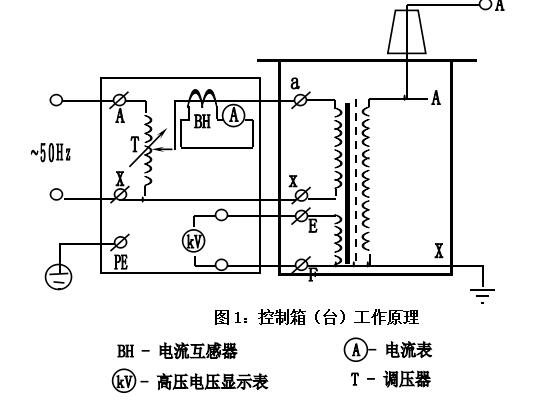

所需要的试验高压电压值。其工作原理见图1：

结构（面板布置）

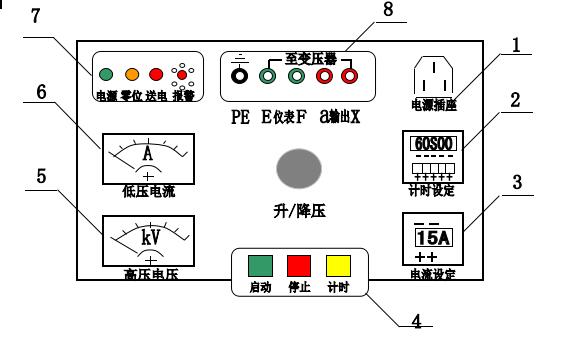

                    图2 控制箱面板布置

1—电源插座               2—数显时间继电器

3—电子电流整定器         4—启动、停止、计时按钮

5—高压电压指示表         6—低压电流指示表

7—信号灯、报警闪光灯     8—接线柱

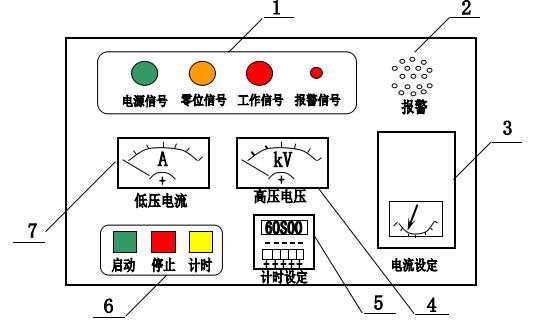

图3：控制台面板布置

1—信号灯、报警闪光灯     2—报警器出音孔

3—电流保护继电器         4—高压电压指示表

5—数显时间继电器         6—启动、停止、计时按钮

7—低压电流表

技术参数、规格及选用配套

该控制箱（台）的容量是与调压器是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P₀=0.75P选配。式中P₀—试验变压器容量；P—调压器容量。如用于电器专业工厂产品作批量试验，调压器容量应等于试验变压器容量，即：P₀=P。

配套高压试验变压器技术参数电话咨询：18140514511
