YDC-3KVA/50KV-250KVA/300KVYDC串极式高压试验变压器串级高压试验变压器，串激油浸式高压试验变压器配套MLXC试验变压器控制箱,标准编号:DL/T 848.2-2004,高压试验装置通用技术条件：工频高压试验装置适用于电力系统、电网地铁、铁路发电厂、工矿企业、石油化工、邮电部门、科研单位等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度耐压试验。

严格品质管控,确保品质稳定打破苏联模式，体积轻便！采用新日铁硅钢片,铁损低，磁感应强度高，冲片性好，CD铁芯睡式设计提高防震能力，内注25#专用变压器绝缘油经过3道高温真空过滤,MIN进口新型密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.霍利韦尔HONEYWELL特别设计了自动数字式过电流保护装置。声光报警，过流过压保护装置，时间计算功能。

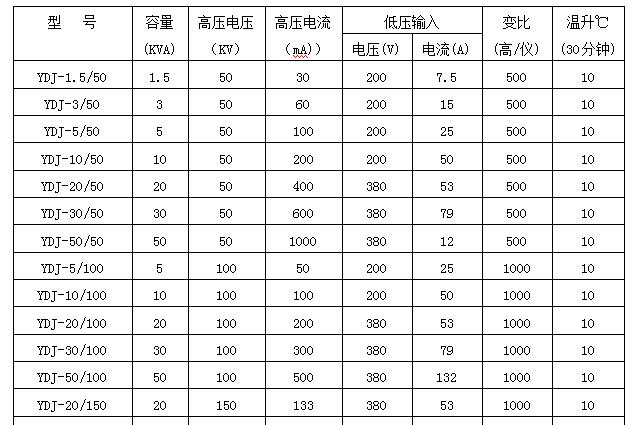

额定容量：2KVA-300KVA

单台额定输出电压：（AC）50、100、150、200、350KV

（DC）70、140、210KV

变压比：500/1、1000/1、1500/1、2000/1、3000/1

变压比误差：＜±1%

阻抗电压：＜8%

YDC-100KV高压试验变压器配MLXC试验变压器控制箱,TDM油浸式轻型交直流高压试验变压器,YDC串级高压试验变器,YDQ-100KV防渗漏油浸试验变压器,YDQ交流串级试验变压器,YDJ油浸式轻型高压试验变压器，GYC干式试验变压器,耐压试验仪,YDJ油浸式交流无局放试验变压器，无局放高压试验变压器试验变压器，程控超低频高压发生器,交流高压试验变压器,变频谐振耐压试验装置,耐压机、耐压测试仪，干式高压试验变压器,YDQ充气式高压试验变压器.，工频试验变压器。

工频耐压测试仪

一、产品概述

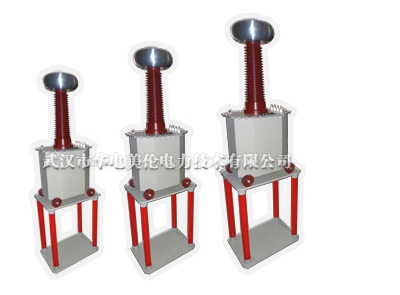

      YDC串极式高压试验变压器是一种新型高压测试设备，本系列产品采用CD铁芯睡式设计提高防震能力，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验仪器。YDC系列轻型高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的滤波电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

  二、原理图

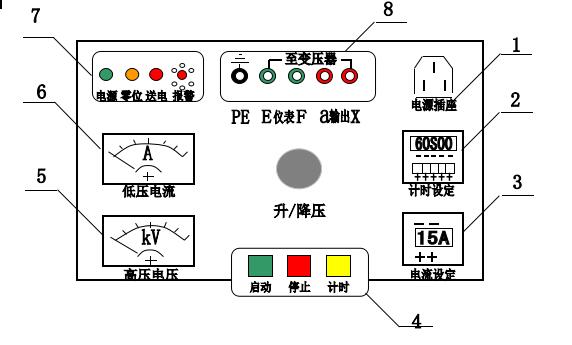

                    图2： MLXC试验变压器控制箱面板布置

1-电源插座              2-数显时间继电器       3-电子电流整定器         4--启动、停止、计时按钮     5-高压电压指示表    6-低压电流指示表        7-信号灯、报警闪光灯    8-接线柱

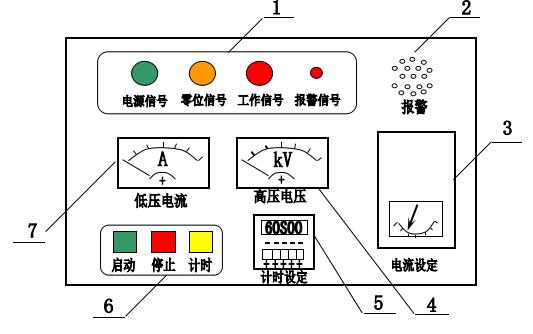

               图3：MLTC试验变压器控制台面板布置

 1-灯、报警闪光灯       2-报警器出音孔       3-电流保护继电器           4-高压电压指示表    5-数显时间继电器   6-启动、停止、计时按钮           7-低压电流表

三、技术要求

1、试验变压器使用环境要求：

1.1 输入电压：交流220V或380V，50Hz；

1.2 环境温度：-40℃～40℃；

1.3 相对湿度：≤85%（环境温度为25℃时）；

1.4 不含有化学性气体及蒸汽的环境中；

1.5 无爆炸性危险的气体中；

1.6 不受雨水浸入的场合下。
