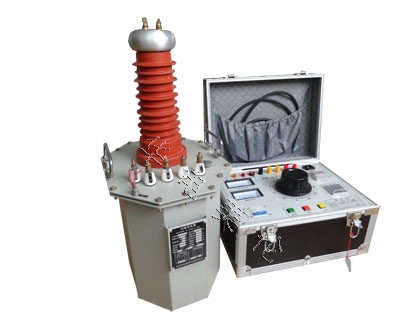

MLXC-5KVA/50KV高压试验变压器控制箱型号：MLXC-5kVA，油浸式高压试验变压器型号：YDJ-5kVA/50kV.试验变压器控制台型号：MLTC-10kVA系列。交直流试验变压器型号：TDM系列

YDJ-20KVA/50KV油浸式高压试验变压器含控制箱，MLTC-20KVA试验变压器控制台产品描述：

严格品质管控确保品质安全稳定：YDJ-5KVA/50KV油浸式轻型高压试验变压器TDM交直流试验变压器- MLXC-5KVA试验变压器控制箱异形直流高压试验变压器，试验变压器华电美伦、变压器耐压试验变压器，无局放试验变压器，无局放高压试验变压器TDM交直流高压试验变压器是华电美伦电力技术生产的轻型试验变压器的专用配套设备，该控制箱、台具有使用维修方便、性能优越使用可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、地铁发电厂、铁路电网、电机修理等需要电力维修部门不可缺少的设备。装配电源空开保护装置。霍利韦尔HONEYWELL特别设计了自动数字式过电流保护装置。声光报警，过流过压保护装置，时间计算功能。标准编号:DL/T 848.2-2004,高压试验装置通用技术条件：工频高压试验装置。

一、 概述：

MLXC/MLTC试验变压器控制箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：

A、合闸声光报警；

B、计时声光报警；

C、电子式低压电流保护（箱式）；

D、高压电压直读；

E、耐压试验时间自由设定（数显）；

F、移动式结构（台式）

二、 工作原理：

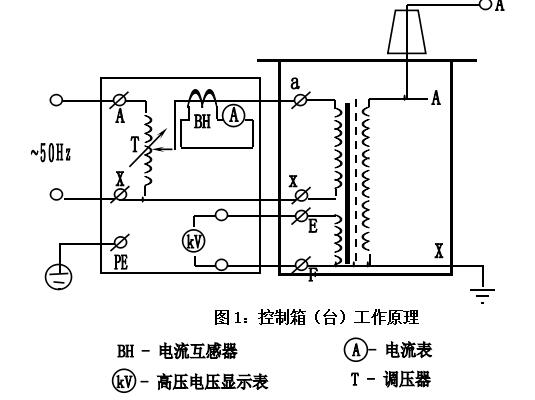

MLXC/MLTC试验变压器控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。其工作原理见图1：

YDJ系列油浸式高压试验变压器

型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
YDJ-1.5/50	1.5	50	30	200	7.5	500	10
YDJ-3/50	3	50	60	200	15	500	10
YDJ-5/50	5	50	100	200	25	500	10
YDJ-10/50	10	50	200	200	50	500	10
YDJ-20/50	20	50	400	380	53	500	10
YDJ-30/50	30	50	600	380	79	500	10
YDJ-50/50	50	50	1000	380	12	500	10
YDJ-5/100	5	100	50	200	25	1000	10
YDJ-10/100	10	100	100	200	50	1000	10
YDJ-20/100	20	100	200	380	53	1000	10
YDJ-30/100	30	100	300	380	79	1000	10
YDJ-50/100	50	100	500	380	132	1000	10
YDJ-20/150	20	150	133	380	53	1000	10
YDJ-30/150	30	150	200	380	80	1000	10
YDJ-50/150	50	150	333	380	132	1000	10
YDJ-100/150	100	150	667	380	263	1000	10
YDJ-50/200	50	200	250	380	132	1000	10
YDJ-100/200	100	200	500	380	263	1000
