YDJ-3KVA/50KV-250KVA/300KV油浸式试验变压器配套MLXC试验变压器控制箱,执行标准编号:DL/T 848.2-2004,高压试验装置通用技术条件：工频高压试验装置适用于电力系统、电网地铁、铁路发电厂、工矿企业、石油化工、邮电部门、科研单位、变压器高压电机耐压修理等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度耐压试验。

严格品质管控,确保品质稳定打破苏联模式，体积轻便！采用新日铁硅钢片,铁损低，磁感应强度高，冲片性好，CD铁芯睡式设计提高防震能力，内注25#专用变压器绝缘油经过3道高温真空过滤,MIN进口新型密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.霍利韦尔HONEYWELL特别设计了自动数字式过电流保护装置。声光报警，过流过压保护装置，时间计算功能。

1. 额定容量：2KVA-300KVA

2. 单台额定输出电压：（AC）50、100、150、200、350KV

                                    （DC）70、140、210KV

3. 变压比：500/1、1000/1、1500/1、2000/1、3000/1

4. 变压比误差：＜±1%

5. 阻抗电压：＜8%YDJ-100KV




 油浸式试验变压器配MLXC试验变压器控制箱,TDM油浸式交直流高压试验变压器,YDC串级高压试验变器,YDQ-100KV防渗漏油浸试验变压器,YDQ交流串级试验变压器,YDJ油浸式高压试验变压器，GYC干式试验变压器,耐压试验仪,YDJ油浸式无局放试验变压器，无局放高压试验变压器试验变压器，程控超低频高压发生器,油浸式交流试验变压器,变频谐振耐压试验装置,耐压机、耐压测试仪，油浸式高压试验变压器,油浸式工频试验变压器。工频耐压测试仪、耐压机、工频耐压机、交流耐压机、电缆耐压试验、耐压试验设备、工频耐压试验装置、

一、产品概述

      YDJ油浸试验变压器是一种新型高压测试设备，本系列产品采用CD铁芯睡式设计提高防震能力，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所不可缺少的试验仪器。YDJ系列油浸式高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的滤波电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

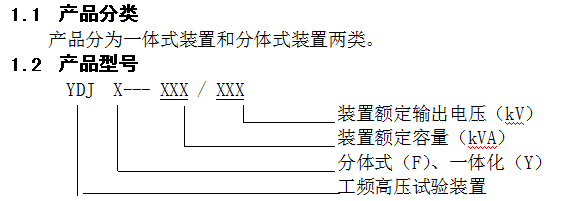

二、型号含义

三、 产品结构

高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

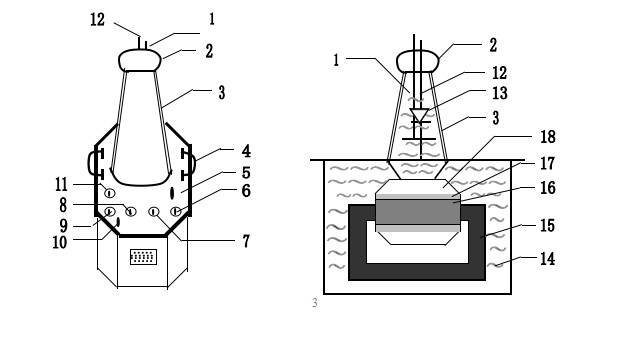

图1：单台试验变压器外部结构示意图      图2：单台试验变压器内部结构图

1—短路杆D      2—均压球        3—高压套管        4—变压器提手

5—油阀    6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端

11—高压尾X     12—高压输出A    13—高压硅堆       14—变压器油

15—铁芯     16—次低压绕组         17—测量绕组       18—二次高压绕组

在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

四、技术要求

1、试验变压器使用环境要求：

1.1 输入电压：交流220V或380V，50Hz；

1.2 环境温度：-40℃～40℃；

1.3 相对湿度：≤85%（环境温度为25℃时）；

1.4 不含有化学性气体及蒸汽的环境中；

1.5 无爆炸性危险的气体中；

1.6 不受雨水浸入的场合下。
