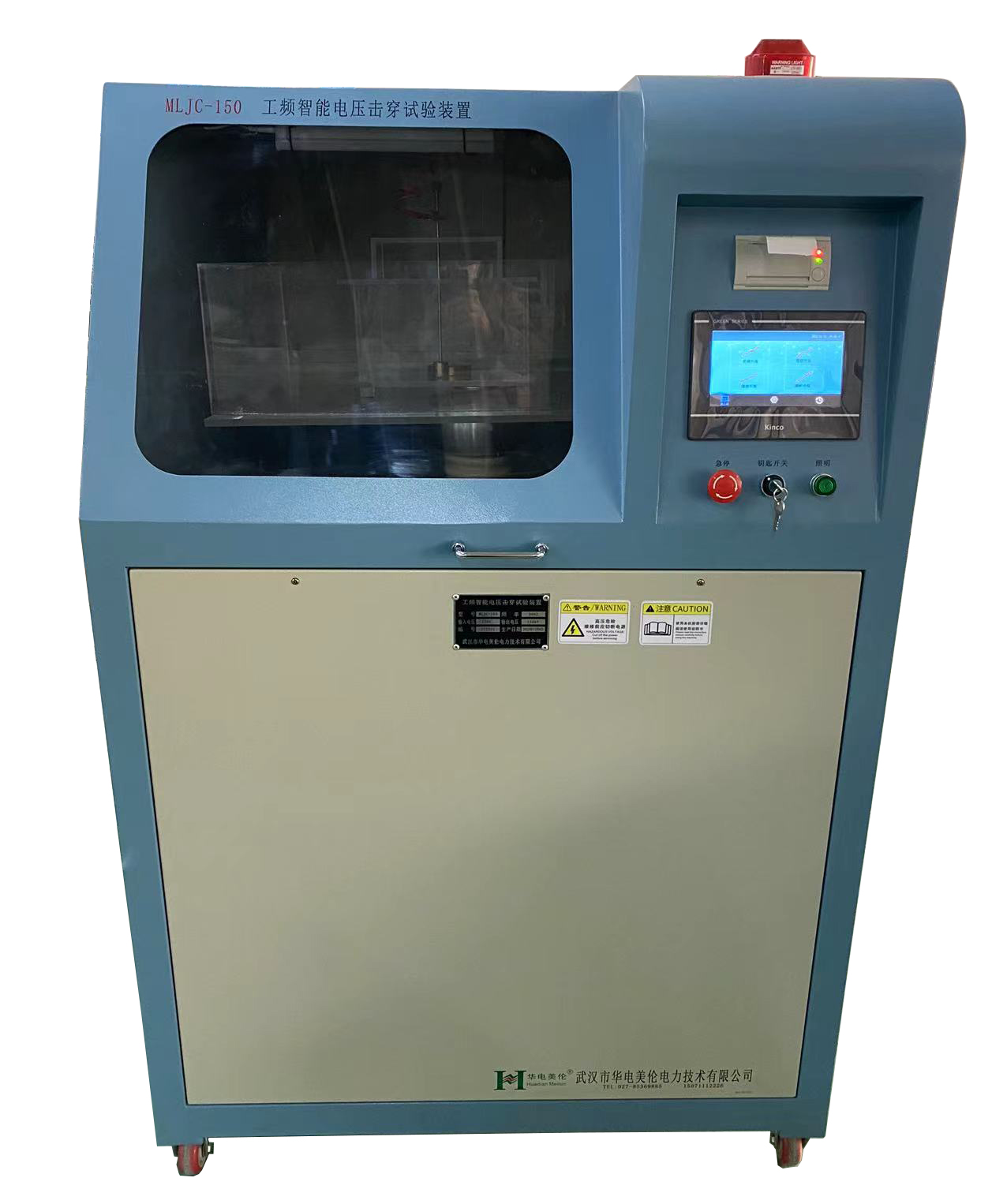

工频智能电压击穿试验装置 工频高压试验装置

工频智能电压击穿试验装置   工频高压试验装置
  • 产品介绍
  • 规格参数
  • 附件清单
  • 售后保障


一、货物名称:工频高压试验装置

产品型号:50kVA/150KV

二、双方约定协议内容

双方就耐压试验装置达成本技术协议。本技术协议所使用的标准如与所执行的标准不一致时,按较高标准执行。本技术协议是合同(订单号:)的有效组成部分,具有同等法律效力。

三、技术参数:

该设备结构型式:分体四件套(电动调压器、高压分压器、保护电阻、试验变压器

成套装置运行时间:额定电压、额定电流下运行10min

成套装置波形畸变率:≤5%

系统噪声水平:≤65dB

过压能力:满足110Ur,60s过压能力

过流能力:满足110% 额定电流1min过载能力,过电流所产生的热量对试验变压器绕组不得超过允许温升限值(变压器绕组温升≤65K,油面温升≤55K

1、轻型高压试验变压器

额定容量:50kVA

输入电压:0~400V/单相

输出电压:0~150kV

输出电流:0~0.33A

仪表电压:200V

绝缘方式:油浸式

运行时间:满负荷运行10分钟

变压器短路阻抗:≤10%

2电动调压器

额定容量:50kVA

输入电压:AC380V

输出电压:0-AC430V

运行时间:满负荷运行10分钟

调节方式:步进电机电动调节,带零限位、大输出限位保护

3、高压分压器

额定电压:150kV

分压比:1000:1

变比误差:1%,不需要表头,具有接线柱或者接线端子

运行时间:满负荷运行10分钟

带可移动支架

4、限流保护电阻

电阻:10kΩ,绕线式。

运行时间:满负荷运行10分钟

该产品又称工频智能电压击穿试验装置 ,工频高压试验装置
